Termostat zonal Computherm Q4Z pentru comanda 1-4 zone incalzire

Comutatorul zonal Computherm Q4Z este utilizat la cazanele care sunt dotate cu cleme de conexiune doar pentru un singur termostat de camera, iar sistemul de incalzire este impartit pe mai multe zone fiecare zona dotata cu vana de zona sau termostat. Pentru comandarea cazanului pe zone diferite este nevoie de montarea unui comutator zonal pentru a receptiona comenzile de comutare ale termostatelor.

Mod functionare: comutatorul zonal receptioneaza comenzile de comutare ale termostatelor (T1, T2, T3, T4), apoi deschide/porneste vanele/pompele zonei respective (Z1, Z2, Z3, Z4, Z1-Z2, Z3-Z4, Z1-Z4) si porneste cazanul (NO, COM).

Comutatorul zonal COMPUTHERM Q4Z poate controla zone de incalzire in mod independent sau simultan, controlate de 1-4 termostate ambientale cu fir. Pentru a comuta mai mult de 4 zone de incalzire este nevoie de doua sau mai multe comutatoare COMPUTHERM Q4Z ce se vor conecta in paralel la bornele cazanului (NO, COM).

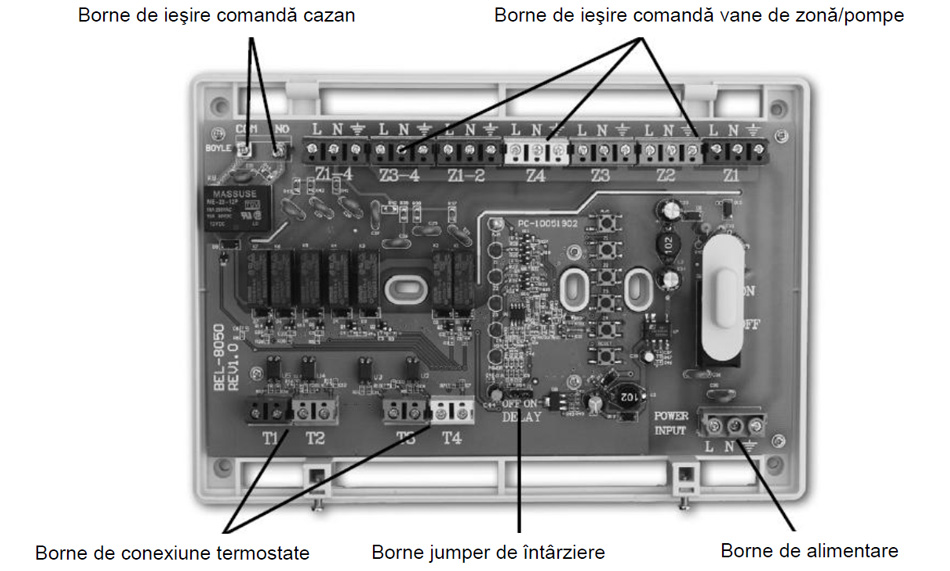

Conectarea comutatorului COMPUTHERM Q4Z:

Date tehnice COMPUTHERM Q4Z:

• La comutatorul zonal Q4Z se poate conecta oricare termosat al carui releu de iesire poate suporta tensiunea de 230 VAC si minim 1 A (0,5 A sarcina inductiva)
• Tensiune de alimentare: 230 VAC, 50 Hz
• Puterea absorbita in stare de veghe: 0,5 W
• Tensiunea la bornele de iesire catre zone: 230 VAC, 50 Hz
• Sarcina maxima a releului de comanda cazan: 230 VAC, 50 Hz, 6 A (2A sarcina inductiva)
• Intarzierea releului de pornire al cazanului: 4 minute
