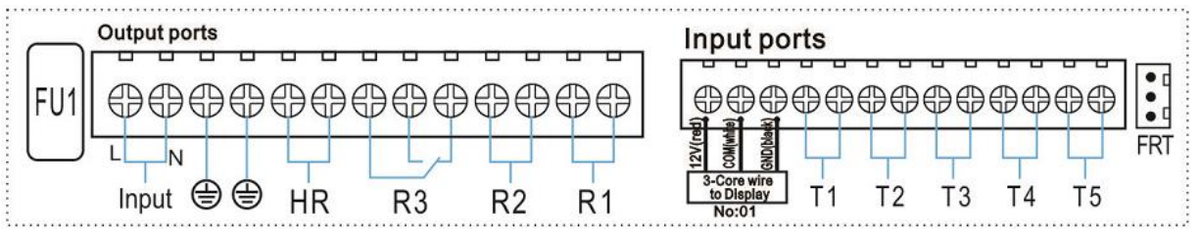

Regulatorul diferenţial de temperatură solar SR81 are posibilitatea să gestioneze următoarele intrări şi
ieşiri:
• Semnale de intrare:

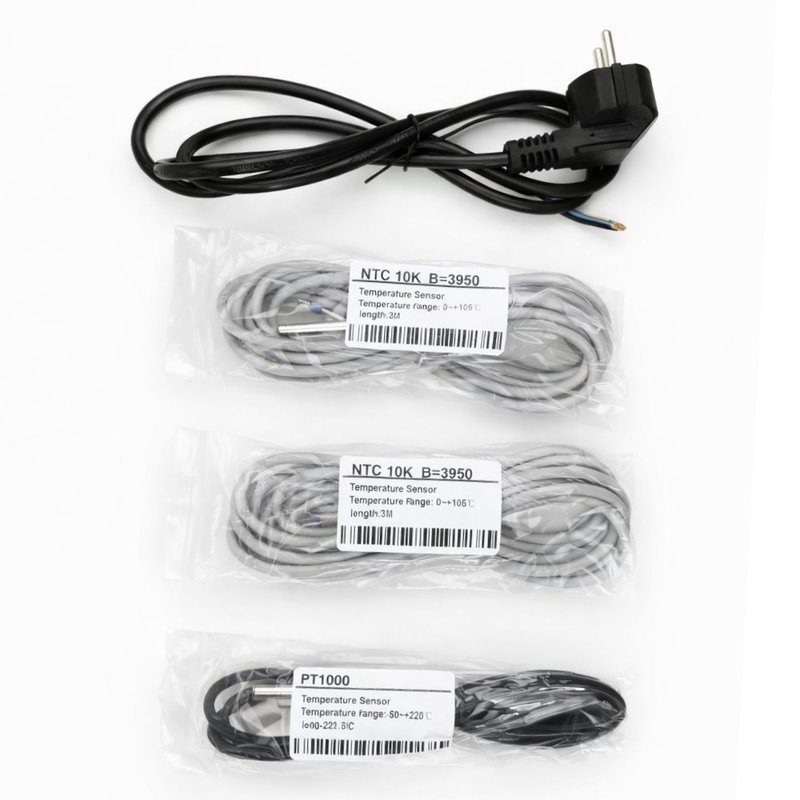

➢ 1 x PT1000 senzor temperatură <500°C, Cablu silicon <280°C;
➢ 4 x NTC10K senzor temperatură <135°C, Cablu PVC <105°C
• Semnale ieşire:
➢ 3 x Releu electromagnetic – R1, R2, R3 - curent max. 2A
➢ 1 x Releu electromagnetic HR (max. 10A) pentru comanda încălzirii suplimentare electrice 1500W.
SISTEMUL DE LUCRU
SISTEM DE ÎNCĂLZIRE CU 1 CÂMP DE PANOURI SOLARE - UN REZERVOR – 1 POMPĂ
SOLARĂ ŞI ÎNCĂLZIRE AUXILIARĂ CU REZISTENŢĂ ELECTRICĂ
FUNCŢII DISPONIBILE:
▪ Protecţie anti-îngheţ
▪ Protecţia câmpului solar la supraîncălzire
▪ Răcirea rezervorului
▪ Protecţie anti-legionela
▪ Programarea perioadelor de recirculare a ACM
▪ Programarea perioadelor de funcţionare a încălzirii suplimentare
▪ Descărcarea termică a rezervorului
